名稱：TGK2115數控刮削滾光機床
詳細信息

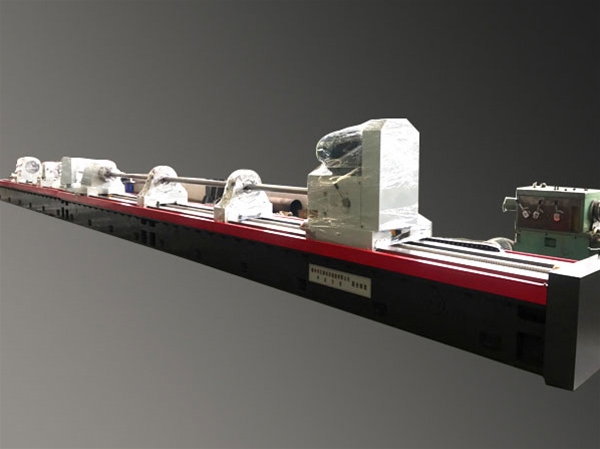

TGK2115數控刮削滾光機床
機床的加工工藝性能：
該機床是借鑒韓國美林公司同類機床的技術，由本公司獨立開發的一種可替代原深孔鉆鏜床的新型的高效的機床，該機床配給功率大，機床剛性強，加工工藝裕度寬，加工效率極高，可加工各種機械液壓油缸，圓柱型工件的通孔及階梯孔等。機床主要用于刮鏜削加工和滾壓加工，機床采用工件不動鏜頭轉動的加工方法，鏜削加工時采用前排屑，由鏜桿中部的授油器授油，頭架后部排屑。鏜桿長短可變換。滾壓為后拉滾壓，應用韓國SRB的高速刮鏜滾壓頭，可高效加工油缸，一改粗鏜、精鏜、絎磨加工油缸的傳統工藝，生產效率是傳統工藝的5-6倍。該機床的應用將會使油缸生產工藝產生劃時代的革命。
機床床身是由優質鑄鐵制造，剛性強，穩定性強，鏜桿箱主軸由北京超同步22KW交流伺服電機驅動，鏜桿箱主軸由交流伺服電機驅動，調速范圍寬，輸出轉矩大，進給系統采用北京KND 4.7KW交流永磁伺服電機驅動，能適應各種深孔加工工藝的需要，工件裝卡采用授油器固定，頭架頂緊，穩定可靠、裝卸方便，電氣系統采用KND數控系統集中控制，可人機交互，圖形顯示，操作靈活，安全可靠。在生產中即適合大批量生產也可適合小批量生產。是生產液壓油缸設備的最佳選擇。
機床還配有大容量自動排屑機，鐵屑自動收集到廢屑箱，冷卻液精密過濾，可循環使用。
一、技術參數
|
項目名稱 |
參數 |
單位 |
|
工作范圍 |
||
|
鏜孔直徑范圍 |
Ф40-150 |
mm |
|
工件長度 |
9500 |
mm |
|
工件裝卡直徑 |
Ф180 |
mm |
|
鉆鏜桿箱主軸參數 |
||
|
中心高度 |
> 300 |
mm |
|
鏜桿箱主軸前端錐孔 |
Ф80 |
mm 1：20 |
|
主軸變速范圍 |
50-1800 |
r/min（交流伺服無級調速） |
|
主軸輸出扭矩 |
≥1000 |
N.m |
|
進給參數 |
||
|
進給速度范圍 |
5-4000 |
mm/min（無級） |
|
托板快速移動 |
3 |
m/min |
|
進給推力 |
2600 |
N |
|
加工精度 |
||
|
定位長度 |
0-1.5 |
m |
|
精鏜精度 |
IT8-IT9 |
|
|
滾壓精度 |
IT7-IT9 |
|
|
工件鏜削表面粗糙度 |
≤Ra3.2 |
μm |
|
工件滾壓表面粗糙度 |
≤Ra0.8 |
μm |
|
工件加工圓度 |
≤0.029/200 |
mm |
|
電機容量 |
||
|
鏜桿電機功率 |
22 |
KW 交流伺服電機 |
|
進給電機 |
4.7 |
KW 交流伺服電機 |
|
液壓泵站電機 |
1.5 |
KW 交流電機 |
|
輸出冷卻泵電機功率 |
7.5 |
KW、 2臺 |
|
自動排屑電機功率 |
1.5 |
KW、 1臺 |
|
集中潤滑電機 |
0.75 |
KW、1臺 |
|
頭架對工件的最大預緊力 |
30 |
KN |
|
其它 |
||
|
冷卻系統流量 |
200 |
L/min-2組 |
|
冷卻系統額定壓力 |
2.5 |
Mpa |
|
過濾精度 |
5 |
微米 |
|
尺寸 |
21350X3500X1750 |
mm |
|
毛重 |
約（25） |
T |
