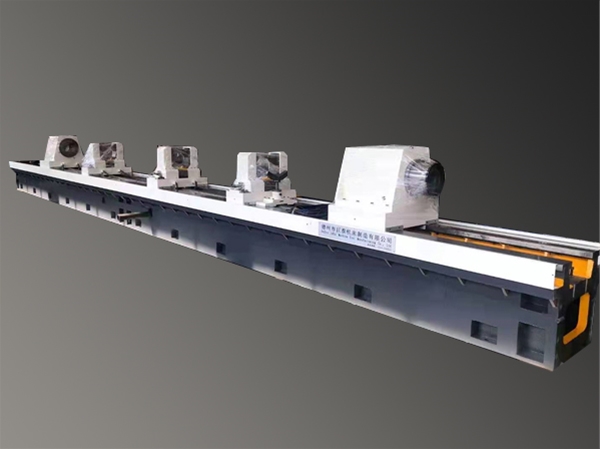

名稱：TGK25數控刮削滾光機床
詳細信息
TGK25系列數控刮滾機床采用工件固定，刀具旋轉、進給的加工方式。機床可實現對工件內孔的鏜孔、刮削、滾光加工，加工工藝簡便，加工產品精度高等。該機床的主要優勢特點就是加工效率高，性能穩定，效率是傳統深孔鏜床、深孔強力珩磨機床效率的5～10倍；智能化控制程度高，數字化控制、監控機床的各個動作指令，簡便易操作。TGK25系列機床配備西門子808D數控系統/KND；主軸箱采用大扭矩超同步電機驅動，無級調速，主軸軸承采用高精度軸承，回轉精度高。進給采用交流伺服電機，無級調速；配備高精度的8020滾珠絲杠，實現了主軸箱高精度穩定進給。數控刮削滾光機配備高效率自動漲縮刮滾刀具功能，專用的氣動退刀系統，特別適用各種液壓油缸、汽缸等精密管件的大批量加工。
TGK25數控刮削滾光機技術說明：
機床主要參數
加工直徑范圍…………………………………φ50－φ250mm
加工最大深度………………………………… 1000-12000mm
機床導軌寬度 ……………………………… 650mm
主軸中心高度……………………………… 400mm
主軸轉速范圍、級數 …………………………5～1000r/min（兩級級內無級調速）
主電機 …………………………………………45kW北京超同步
進給速度范圍 …………………………………5－3000mm/min (無級)
拖板快速移動速度 ………………………… 3000mm/min
夾持工件直徑范圍 …………………………Φ40～Φ350mm
進給電機 …………………………………5KW
回油器移動頂緊電機……………………4.7Kw
回油器絲桿……………………………………Tr80X10
冷卻泵電機 ………………………………… 7.5KW 3組
液壓泵電機 ………………………………… 2.2kW，n=1440r/min
冷卻系統額定壓力 ………………………… 2.5MPa
冷卻系統流量 ………………………………300L/minX3
液壓系統額定壓力…………………………… 6.3Mpa
數控系統 …………………………………西門子808D數控系統/KND 根據客戶選配
