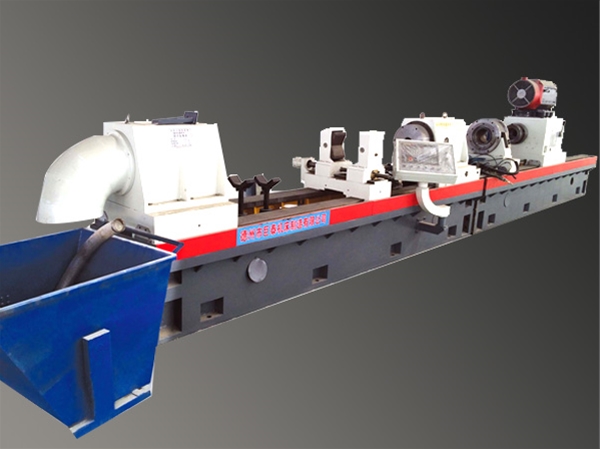

名稱：TZK 25-35 型數控深孔刮滾機床
詳細信息
機床的性能:
TZK 25/35 型數控深孔刮滾機床采用工件固定，刀具旋轉進給的加工方式。機床可實現對工件內孔的鏜孔、刮削、滾光加工，加工工藝簡便，加工產品精度高等。該機床的主要優勢特點就是加工效率高，性能穩定，效率是傳統深孔鏜床、深孔強力珩磨機床效率的5～10倍；智能化控制程度高，數字化控制、監控機床的各個動作指令，簡便易操作。
TZK 25/35 型數控深孔刮滾機床配備PLC液晶觸摸屏；主軸箱采用大扭矩變頻電機驅動，無級調速，主軸軸承采用高精度軸承，回轉精度高。進給采用超同步交流伺服電機，無級調速；配備高精度的8020滾珠絲杠，實現了主軸箱高精度穩定進給。數控刮削滾光機配備高效率自動漲縮刮滾刀具功能，專用的氣動（液壓）退刀系統，特別適用各種液壓油缸、汽缸等精密管件的大批量加工。
機床主要參數:
|
項目名稱 |
單 位 |
參數 |
|
加工直徑范圍 |
mm |
φ50－φ250 |
|
加工最大深度 |
mm |
6000 |
|
機床導軌寬度 |
mm |
600 |
|
主軸中心高度 |
mm |
400 |
|
主軸轉速范圍、級數 |
r/min |
3-800(無級調速) |
|
主電機 |
KW |
45(上海森立馬) |
|
進給速度范圍 |
mm/min |
5-3000(無級) |
|
拖板快速移動速度 |
mm/min |
3000 |
|
夾持工件直徑范圍 |
mm |
Φ60～Φ350 |
|
進給電機 |
KW |
5.5 |
|
伺服頂緊電機 |
KW |
5.5 |
|
冷卻泵電機 |
KW |
7.5 2組 |
|
液壓泵電機 |
KW |
1.5，n=1440r/min |
|
冷卻系統額定壓力 |
MPa |
2.5 |
|
冷卻系統流量 |
L/min |
300 |
|
液壓系統額定壓力 |
MPa |
6.3 |
|
數控系統 |
|
廣州科源（或PLC觸摸屏） |
