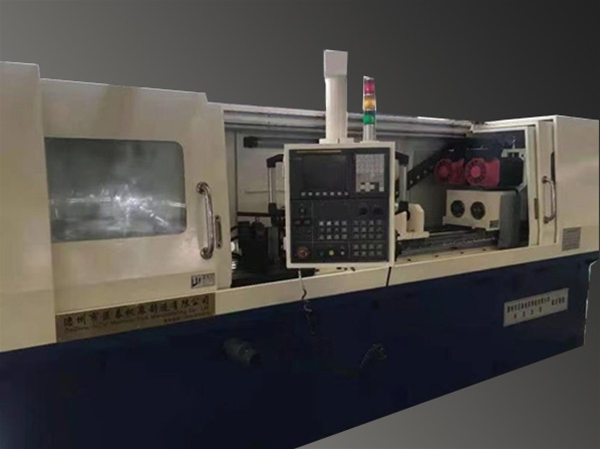

名稱：數控雙軸深孔鉆床
詳細信息
機床的用途及特點：該機床改造以后是一種高效、高精度、高自動化的雙軸專用深孔鉆床，采用外排屑鉆削法（槍鉆法），工件固定、刀具旋轉和進給的工作方式，機床采用數控系統控制，適合大批量生產的加工要求。該機床采用整體精密鑄造床身，精密滾珠絲杠傳動，線性道軌，具有剛性強、加工效率高、運動平穩、精度保持性好；有足夠的靜態、動態、熱態剛度。所選用控制和驅動系統精度高、可靠性好、響應速度快。機床使用操作，維修方便，造型美觀。
2.6.2、機床的主要技術規格及性能參數
主要技術參數單位
序號 參數名稱 規格 單位
1. 鉆孔直徑范圍 ?3-?30 mm
2. 最大加工深度 1000 mm
3. 主軸頭數頭 2 個
4. 滑臺導軌面至主軸中心高 100 mm
5. 兩軸中心距 ≧180 mm
6. 最大夾持工件直徑 160 mm
7. 鉆桿箱主軸轉速范圍 600～4000（無級） r/min
8. 進給速度范圍（Z 軸） 10～500（無級） mm/min
9. 冷卻液最大壓力 10MPa MPa
10. 冷卻液最大流量 120 L/min
11. 進給拖板快速移動速度 5000 Mm/min
12. 進給電機扭矩 10 Nm
13. 鉆桿箱電機功率 5.5X2 KW 伺服電機 kW
14. T 型槽工作臺面至主軸中心高 230 mm
15. 機床總功率（約） 25 KW
16. 機床重量(約) 10 T
17. 占地面積（不含防護） 4500X2200X1800 mm
