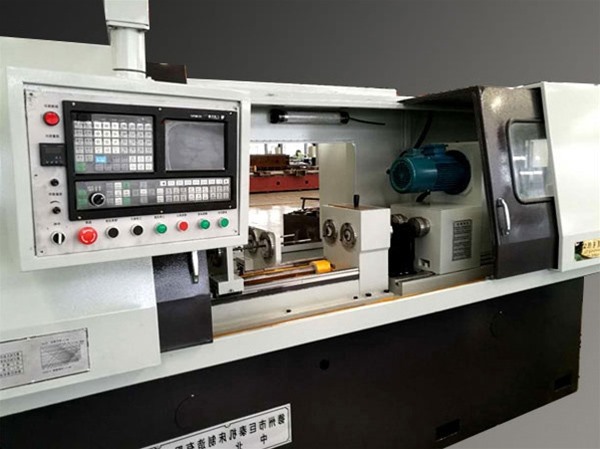

名稱：ZK2103雙軸數控深孔槍鉆
詳細信息
一、機床的用途及特點：
本機床是一種高效、高精度、高自動化的專用深孔鉆床，采用外排屑鉆削法（槍鉆法），通過一次鉆削可以代替一般需要鉆、擴、鉸工序才能達到的加工精度和表面粗糙度。本機床采用數控系統控制，它能適合于小批量的加工，特別適合大批量生產的加工要求。它既能鉆削通孔，也能加工盲孔或階梯孔。它既能加工通孔，也能加工盲孔或階梯孔；廣泛應用于煤礦、汽車、液壓、航空、紡織機械、熱交換器制造、鋁型材制造等行業中的深孔加工。
該機床采用整體精密鑄造床身，精密滾珠絲杠傳動，線性道軌，具有剛性強、加工效率高、運動平穩、精度保持性好；有足夠的靜態、動態、熱態剛度。所選用控制和驅動系統精度高、可靠性好、響應速度快。機床使用操作，維修方便，造型美觀。
二、 機床的主要性能參數：
|
項目名稱 |
單 位 |
參數 |
|
鉆孔直徑范圍 |
mm |
?5-?30 |
|
最大加工深度 |
mm |
500 |
|
主軸頭數 |
頭 |
2 |
|
滑臺導軌面至主軸中心高 |
mm |
140 |
|
最大夾持工件直徑 |
Mm |
160 |
|
鉆桿箱主軸轉速范圍 |
r/min |
600～6000（無級） |
|
進給速度范圍（Z軸） |
mm/min |
10～500（無級） |
|
冷卻液最大壓力 |
MPa |
10Mpa |
|
冷卻液最大流量 |
L/min |
100x2 |
|
進給拖板快速移動速度 |
mm/min |
5000 |
|
進給電機扭矩 |
Nm |
10 |
|
鉆桿箱電機功率 |
kW |
5.5KW |
|
軸間距 |
mm |
180 |
|
T型槽工作臺面至主軸中心高 |
mm |
230 |
|
機床總功率（約） |
KW |
20 |
|
機床重量(約) |
T |
（約）6 |
|
占地面積（ 不含防護） |
長2500mmx寬2200mmx高1800mm |
|
|
備 注 |
機床重量不包括電氣控制柜 |
|
