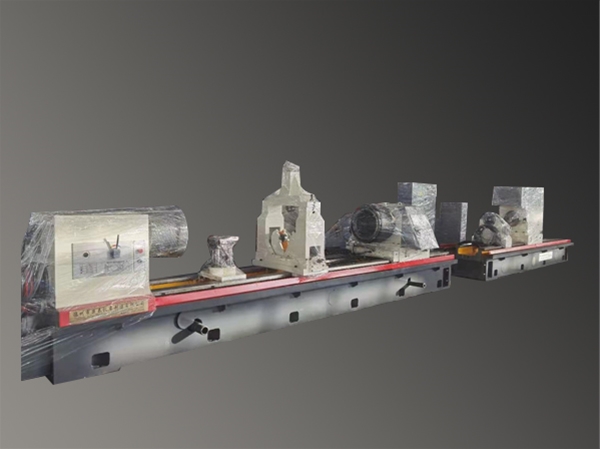

名稱：T2136G深孔鉆鏜床
詳細信息
1.機床主要用途及特點該機床是工件旋轉刀具旋轉和進給的加工方式，即可加工通孔也可加工盲孔和階梯孔的設備。該機床是能夠鉆孔鏜削和滾壓加工的加工方式，鉆孔時內排屑、推鏜向前排屑，由授油器授油，配有床頭箱和鉆桿箱使工件旋轉和刀具旋轉和進給的加工方式。
2.機床加工精度
孔徑加工精度……………………………………IT7-IT10
鉆孔的表面光潔度………………………………Ra3.2-Ra12.5
鏜孔表面粗糙度…………………………………Ra1.6-3.2μm
滾壓表面光潔度…………………………………Ra0.4-Ra0.8
出口偏斜…………………………………………0.25mm/M
直線度…………………………………………0.15mm/M
兩孔平行度……………………………………0.5mm/2M
3. 機床的主要技術參數
鉆孔直徑范圍………………………………φ30mm～φ120mm
鏜孔直徑范圍………………………………φ40mm～φ360mm
中心高……………………………………………… 500mm
鏜孔深度范圍………………………………1000～3000mm
中心架夾持直徑范圍…………………………φ100～φ500mm
拖架夾持直徑范圍……………………………φ100～φ500mm
主軸轉速范圍、級數 …………………50～800r/min 三級級內調速
進給速度范圍 ……………………………5～2000mm/min (無級)
鉆桿箱鉆速范圍…………………………5～500r/min
主電機……………………………………… N=37kW調頻電機
鉆桿箱電機………………………………22Kw伺服電機
進給電機 ………………………………N=5.5kW 伺服電機
授油器電機移動 ……………………………N=1.1kW
液壓泵站電機功率…………………………1.5Kw
液壓泵站壓力………………………………6.3MPA
冷卻泵電機………………………… 5.5kW；n=1440r/min（2組）
冷卻系統額定壓力 ……………………………0.5MPa
冷卻系統流量 ………………………………300L/minX2
