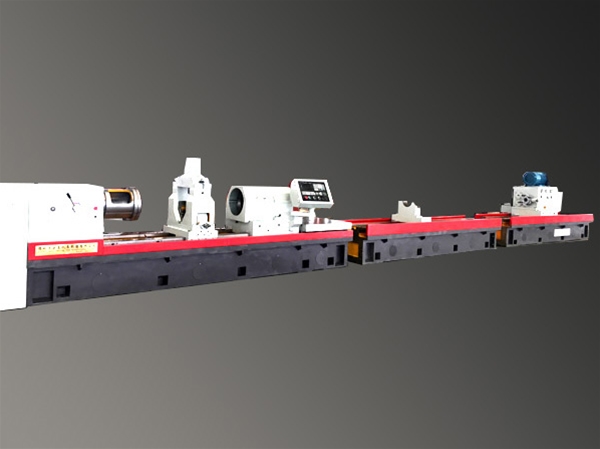

名稱：T2120G深孔珩磨鉆鏜床
詳細信息
機床用途
該機床是加工圓柱形深孔零件的專用機床，適用于圓柱形深孔工件的鉆鏜削加工，鏜孔時采用授油器供油，通過切削區，把切屑排向床頭的排屑斗。鉆孔時采用內排屑方式（BＡT）方式，即授油器供油，通過切屑區，把切屑由鉆桿內部排向床身后部的排屑斗。
機床結構
機床采用PLC控制，授油器和進給拖板往復運動均采用伺服電機控制，傳動采用居兩導軌中部的齒條傳動，保證了超長運動中進給傳動的精度和剛性的要求。床體兩側安裝保護，并采用地上油箱結構，改善了機床環境。機床可配備自動或手動漲縮高效組合刀具，大大提高了機床加工效率。
技術參數
|
主要技術參數 |
單 位 |
參數 |
|
鉆孔直徑范圍 |
mm |
￠40-￠110 |
|
鏜孔直徑范圍 |
mm |
200 |
|
中心高 |
Mm |
400 |
|
鏜孔最大深度范圍 |
mm |
1000-8000 |
|
卡盤直徑 |
mm |
400 |
|
中心架夾持直徑范圍 |
mm |
50-400 |
|
主軸轉速范圍、級數 |
r/min |
60-1200 三級無極 |
|
給進速度范圍 |
mm/min |
5-2000 (無級) |
|
主電機 |
kw |
N=30 |
|
進給電機 |
kw |
N=4.7 |
|
冷卻泵電機 |
kw |
N=5.5 |
|
冷卻系統額定壓力 |
MPa |
2.5 |
|
冷卻系統流量 |
L/min |
300 |
|
數控系統 |
KND-1000mM4 |
