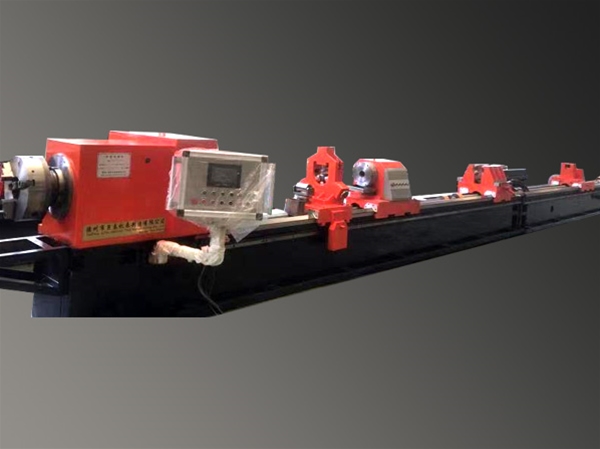

名稱：TLK2012x5M深孔拉鏜床
詳細信息
一、機床基本性能：A：該機床的工作形式是床頭箱夾持工件旋轉，鏜桿夾緊支座加緊鏜桿且拉著鏜桿做切削運動的工作形式，這種加工形式能夠更好保證工件的直線度和出口偏斜。
B：該機床主要功能是對工件孔進行擴鏜。加工時冷卻液自授油器進入，對切削區進行冷卻、潤滑及帶走切屑，切削液的流向與刀具進給的方向相反。
C：工作形式：為工件選轉，刀具進給(不旋轉)。
二、機床的加工精度：
A：孔加工精度IT8-9，表面粗糙度R1.6—R3.2
B：加工孔的出口偏斜全程不大于0.05mm
三、機床的加工效率：
切屑速度根據加工情況確定，一般控制在30-200mm/min范圍
快速退回可達到6m/mim
鏜孔時最大加工余量，單邊不大于4mm
四、 設備主要技術參數：
1、 鏜孔直徑范圍.............................. φ40-φ120
2、 鏜孔深度.范圍.............................. 2500--5000mm
3、 工件夾持直徑范圍....................... φ50-φ140
4、 主軸中心高...................................... 370mm
5、 主軸孔徑........................................ φ138mm
6、 主軸變速范圍.............................. 30-450rpm 無級
7、 進給速度范圍............................... 30-200mm/min無級
8、 快速移動速度................................ 6000mm/min
9、 床頭箱電機................................... 22KW 伺服電機
10、進給電機...................................... 4.7KW伺服
11、冷卻電機...................................... 11KW
12、冷卻流量...................................... 200L/min
13、冷卻壓力....................................... 0.86MPa
