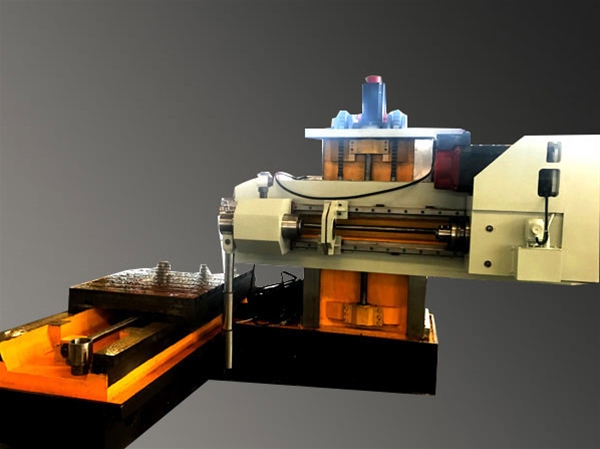

名稱：ZKF2103三坐標數控深孔鉆床
詳細信息
機床主要參數
|
技術規格 |
參數 |
備注 |
|||
|
工作范圍 |
鉆孔直徑范圍 |
Φ15～Φ60mm |
|||
|
鉆孔最大深度 |
1000mm |
||||
|
機床性能 |
Z軸 |
進給速度范圍 |
5～500mm/min |
無級 |
|
|
快速移動速度 |
3000mm/min |
||||
|
進給電機扭矩 |
23Nm |
||||
|
X軸 |
快速移動速度 |
3000mm/min |
|||
|
行程 |
大于800mm |
||||
|
電機扭矩 |
18Nm |
||||
|
定位精度/重復定位精度 |
0.03mm/0.02mm |
||||
|
Y軸 |
快速移動速度 |
3000mm/min |
|||
|
行程 |
1000mm |
||||
|
電機扭矩 |
22Nm |
||||
|
定位精度/重復定位精度 |
0.03mm/0.02mm |
||||
|
鉆桿箱 |
最高轉速 |
3000r/min |
無級 |
||
|
電機功率 |
18.5KW |
超同步電機 |
|||
|
工作臺 |
尺寸（X向×Z向） |
1500 mm×1500mm |
|||
|
工作臺承重 |
3噸 |
||||
|
其它 |
鉆孔長徑比 |
≤100 |
一般情況下 |
||
|
機床總功率(約) |
45KW |
||||
|
占地面積(長×寬) |
5500mm×3200mm |
||||
|
機床總重量(約) |
17噸 |
||||
|
數控系統 |
北京KND |
||||
|
冷卻系統 |
最大壓力 |
8MPa |
可調 |
||
|
最大流量 |
200L/min |
可調 |
|||
|
過濾精度 |
40μm |
||||
