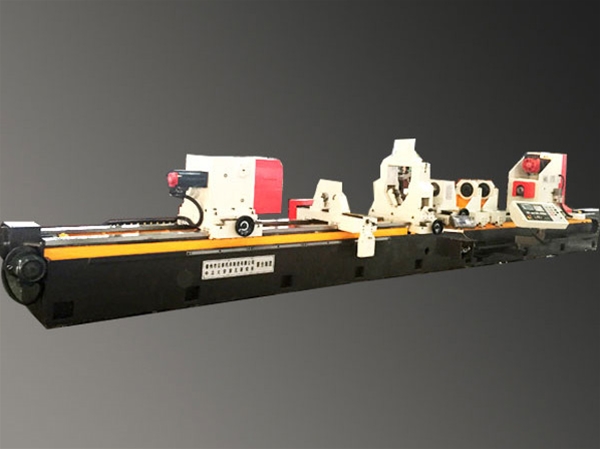

名稱：ZK2106數控深孔復合鉆床
詳細信息
機床概述：
機床為臥式布局，采用槍鉆(外排屑)和BTA (內排屑)兩種加工工藝，不可同時使用。采用卡盤夾持一端，工件托架支撐另一端。設備主要用于軋輥深孔的加工，工件掉頭加工，單頭加工最深2米。
工件掉頭后，需要找對鉆孔位置，因此在加工前需要在工件外圓或端面劃線，或者工件上有其他可找對鉆孔位置的基準。
孔徑范圍：槍鉆：φ6mm～φ25mm BTA: φ20mm～φ60mm
最大孔深：2000mm
工件最大長度：4000mm
數控系統： KND-1000M
加工精度：
孔偏斜度：1mm/1000mm(工件材質均勻)
粗 糙 度：Ra0.8～Ra 3.2um
孔徑精度：IT7～IT10
機床主要參數：
|
技術規格 |
參數 |
備注 |
||||
|
工作范圍 |
鉆孔直徑范圍 |
槍鉆 |
Φ6～Φ25mm |
|||
|
BTA |
Φ20～Φ60mm |
|||||
|
鉆孔最大深度 |
2000mm |
|||||
|
最大工件長度 |
4000mm |
|||||
|
工件直徑范圍 |
Φ100～Φ400mm |
|||||
|
孔最大偏心量 |
180mm |
|||||
|
機床性能 |
Z軸 |
進給速度范圍 |
0～500mm/min |
無級 |
||
|
快速移動速度 |
5000mm/min |
|||||
|
進給電機扭矩 |
15Nm |
配減速機 |
||||
|
鉆桿箱 |
轉速范圍 |
450～3000r/min |
無級 |
|||
|
電機功率 |
18.5KW |
主軸電機 |
||||
|
工件分度裝置 |
分度精度 |
0.05度 |
||||
|
電機扭矩 |
23Nm |
帶抱閘 |
||||
|
卡盤規格 |
Φ400mm |
|||||
|
橫向移動行程 |
180mm |
|||||
|
其它 |
最大鉆孔長徑比 |
50：1 |
|
|||
|
機床總功率(約) |
57KW |
|
||||
|
機床總重量(約) |
20噸 |
|
||||
|
電源 |
380V、50Hz |
|
||||
|
工作環境溫度 |
0～40℃ |
|
||||
|
數控系統 |
KND-1000M |
|||||
|
冷卻系統 |
最大壓力 |
8MPa |
可調 |
|||
|
最大流量 |
200L/min |
可調 |
||||
|
過濾精度 |
40μm |
|
||||
