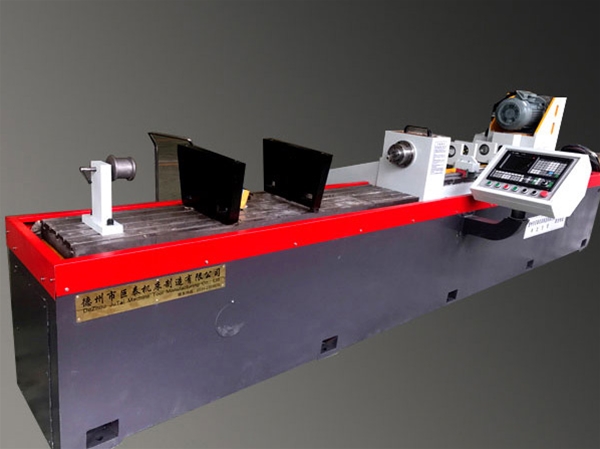

名稱：ZK2103數控深孔槍鉆
詳細信息
一、機床的用途及特點：
本機床是一種高效、高精度、高自動化的專用深孔鉆床，采用外排屑鉆削法（槍鉆法），通過一次鉆削可以代替一般需要鉆、擴、鉸工序才能達到的加工精度和表面粗糙度。本機床采用數控系統控制，它既適合于小批量的加工，又特別適合大批量的生產加工。它既能鉆削通孔，也能加工盲孔或階梯孔。廣泛應用于模具、汽車、液壓、航空、紡織機械、熱交換器、鋁型材等行業中的深孔加工。
該機床床身采用整體精密鑄造，箱體結構內置加強筋，床身的四周設計有回油槽，收集溢流油液。傳動部件為精密滾珠絲杠傳動，配備矩形滑動導軌，具有剛性強、加工效率高、運動平穩、精度保持性好；有足夠的靜態、動態、熱態剛度。所選用控制和驅動系統精度高、穩定性強、響應速度快。機床使用、操作、維修方便，造型美觀。
二、機床的主要技術規格及性能參數
|
項目名稱 |
單 位 |
參數 |
|
鉆孔直徑范圍 |
mm |
?3-?30 |
|
最大加工深度 |
mm |
1000 |
|
工件的最大夾持直徑 |
mm |
120 |
|
滑臺導軌面至主軸中心高 |
mm |
100 |
|
鉆桿箱主軸轉速范圍 |
r/min |
800～7000（無級） |
|
進給速度范圍（Z軸） |
mm/min |
10～500（無級） |
|
冷卻液最大壓力 |
MPa |
10Mpa |
|
冷卻液最大流量 |
L/min |
100 |
|
進給拖板快速移動速度 |
mm/min |
3000 |
|
進給電機扭矩 |
Nm |
10 |
|
床頭箱電機功率 |
KW |
3KW(可根據客戶需求增設) |
|
鉆桿箱電機功率 |
kW |
5.5KW（變頻電機） |
|
T型槽工作臺面至主軸中心高 |
mm |
240 |
|
電源總?cè)萘? |
KW |
20 |
|
壓縮空氣消耗量 |
無 |
|
|
機床重量(約) |
T |
（約）7-8T |
|
占地面積 |
長4500mmx寬2000mmx高1800mm |
|
|
備 注 |
|
|
