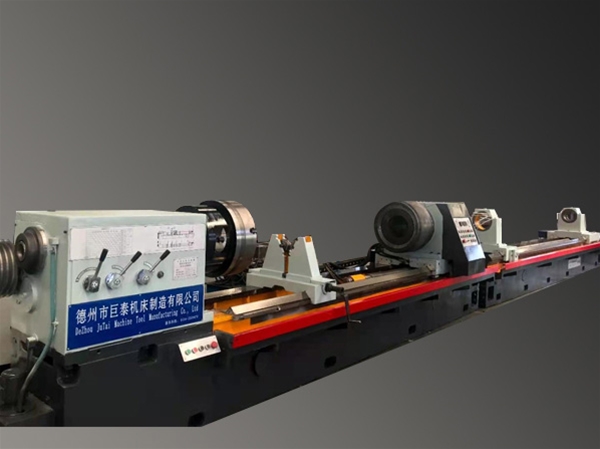

名稱：T2235x2M深孔鉆鏜床
詳細信息
該機床是專業加工圓柱形深孔工件的設備，如加工機床的主軸孔，各種機械液壓缸、汽缸等圓柱形通孔、盲孔及階梯孔。機床不但可以承擔鉆削、鏜削，而且還可以進行滾壓加工，鉆削時采用內排屑法。機床床身剛性強，精度保持性好。主軸轉速范圍廣，進給系統采用調頻電機驅動，能適應各種深孔加工工藝的需要。授油器緊固和工件頂緊采用液壓裝置，儀表顯示，安全可靠。
該機床為系列產品，還可按用戶要求設計制造各種特性產品。
技術參數
|
項目名稱 |
參數 |
單位 |
|
工作范圍 |
||
|
鏜孔直徑范圍 |
350 |
mm |
|
鉆孔直徑 |
30-110 |
mm |
|
鏜（鉆）孔最大深度 |
1000-12000 |
mm |
|
工件夾持直徑范圍 |
220-450 |
mm |
|
主軸參數 |
||
|
主軸中心高度 |
450 |
mm |
|
床頭箱主軸孔徑 |
75 |
mm |
|
主軸前端錐孔 |
85；1：20 |
mm |
|
主軸變速范圍 |
45-500 |
r/min 12級 |
|
進給參數 |
||
|
進給速度范圍 |
5-260 |
mm/min（無級） |
|
托板快速移動速度 |
2 |
m/min |
|
電機容量 |
||
|
主電機功率 |
30(鉆) 22(鏜) |
KW |
|
液壓泵電機功率 |
1.5 |
KW |
|
托板快速電機功率 |
3 |
KW |
|
進給電機功率 |
4.7 |
KW 變頻電機 |
|
冷卻泵電機功率 |
5.5 ，4 |
KW |
|
其它 |
||
|
冷卻系統額定壓力 |
2.5 |
Mpa |
|
冷卻系統流量 |
300 ，200 |
L/min |
|
液壓系統額定工作壓力 |
6.3 |
Mpa |
|
授油器承受最大軸向力 |
6.3 |
KN |
|
授油器對工件的最大頂緊力 |
20 |
KN |
